Главная / Архив / Информационные статьи и описание продукции с прежнего сайта / Применение полимеров KRATON в полистироле

Применение полимеров KRATON в полистироле

Конечные блоки стирола в полимерах KRATON обеспечивают их хорошую совместимость с кристаллическим и ударопрочным полистиролом (HIPS), что позволяет рассматривать их как хорошие модификаторы ударопрочности в случае этих пластиков. Марками полимеров KRATON, наиболее часто применяемыми для упрочнения полистирольных систем, являются D1101, D1102 и D1184. Если выдвигаются требования высокой устойчивости к температурному старению или климатическим воздействиям, хорошими кандидатами в модификаторы ударопрочности являются марки G1650 и G1652 с насыщенными каучуковыми промежуточными блоками.

Размер стирольного блока в каждой марке полимеров KRATON является главным фактором, определяющим эффективность его применения в качестве модификатора ударопрочности. Среди полимеров KRATON D размер стирольного блока у марки D1102 самый маленький, а у марки D1184 - самый большой. Следовательно, марка D1184 является самым эффективным модификатором ударопрочности, но при этом ее наиболее трудно обрабатывать. Полимер KRATON D1102 наиболее легко обрабатывать, и его часто используют там, где процесс смешивания осуществляется с применением только компаундирующего (смешивающего) оборудования с небольшими сдвиговыми усилиями (например, одновинтовых экструдеров). Рис. 1 иллюстрирует воздействие введения различного количества полимера марки D1101 в ударопрочные полистиролы (HIPS). Таблица 4 дает сопоставление поведения смесей D1101, D1102 и D1184 при их введении в ударопрочные полистиролы в сопоставимых количествах.

Во многих случаях повышенная ударопрочность сопровождается потерей жесткости. Однако тройные смеси кристаллического полистирола, ударопрочного полистирола (HIPS) и полимеров KRATON не только позволяют сохранить жесткость первоначального ударопрочного полистирола, но также обеспечивают значительное повышение ударопрочности. Возможно применение альтернативных продуктов, обеспечивающих ту же ударопрочность при усилении блеска и повышении температуры размягчения и жесткости. В Таблице 5 приведены свойства тройных смесей с полимерами KRATON D1101 и D1102.

Недостатком большинства обычных полимеров KRATON при их применении в полистироле состоит в том, что при их введении теряется прозрачность, присущая полистиролу. Полимер KRATON D1401P специально разработан для придания полистиролу пластичности без потери им присущей ему прозрачности. Эти составы часто применяются для изготовления прозрачных водянисто-белых одноразовых упаковок, пленок и формованных деталей. В Таблице 6 приведены свойства смесей полимера KRATON D1401P c двумя марками полистирола, имеющими разные показатели текучести расплава.

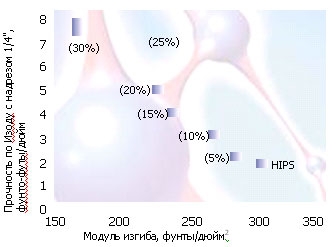

Рисунок 1. Соотношение прочности/жесткости смесей полимера KRATON D1101 и ударопрочного полистирола
( ) = масс. % полимера KRATON D1101

Таблица 4. Двойные смеси различных полимеров KRATON D с ударопрочным полистиролом

Таблица 5. Тройные смеси полимеров KRATON D, ударопрочного полистирола и кристаллического полистирола

Таблица 6. Данные по смеси полистирола общего назначения / полимера KRATON D1401P (50/50)

Производитель - KRATON Polymers
